Pi-LNN · Re=10000 · 2D Kolmogorov Flow

Flow Reconstruction
from Sparse Sensors

Pi-LNN 結合 DeepONet 的 operator learning 框架與 CfC（Closed-form Continuous-time）的因果時序記憶， 從 K=100 個稀疏速度感測器重建 Re=10000 二維 Kolmogorov 週期流場。 模型在訓練時只接觸感測器量測值與 NS 方程殘差，不依賴任何完整 DNS 場。

Re 10000
Sensors K=100 sparse (u, v)
Space LearnableFourierEmb d=128
Temporal CfC + temporal anchor
Scale d=256 / rank=256
Physics NS momentum + continuity
KE Relative Error
7.80%
Re=10000 整段時間的動能相對誤差。
u / v Relative L2
17.0% / 20.2%
場結構誤差 ‖pred − ref‖₂ / ‖ref‖₂（PINN 標準度量）。
k_f Amplitude / Phase
0.962 / −0.023 rad
主強迫模態的幅值比值與相位誤差。
Divergence L2
0.184
不可壓縮性約束的全域殘差量級。
01 · Problem Setup

Sparse reconstruction of 2D turbulent Kolmogorov flow

目標是在真實工程感測場景下重建流場：僅有 K 個點的速度量測值，加上已知的 NS 方程。 DNS 資料的合法用途限於從中提取 sensor values 作為訓練 supervision； 訓練時模型從未看到完整流場，所有重建能力來自 sensor MSE 與 physics residual 的組合。

Flow
2D Kolmogorov

Periodic box on [0,1]²，x / y 方向均為 strict periodic boundary。 Fourier 編碼與週期相對位置處理都建立在此假設上。

Reynolds Number
Re = 10000

高 Reynolds number regime，慣性尺度跨越範圍大，小尺度渦旋豐富， 對稀疏 sensor 的空間覆蓋與模型表達力提出較高要求。

DNS Reference
N = 256

T = 201 個時間點、dt = 0.025 的高解析度 DNS 序列， 僅用於離線 benchmark 與提取 sensor 觀測值。

Forcing
f_x = 0.1 sin(4πy)

A = 0.1、k_f = 2、L = 1、f_y = 0。 單向正弦強迫在 y 方向注入能量，形成週期性大渦结構。

Observation
K = 100 sensors

QR-pivot 選取的 100 個空間位置，只觀測 u, v 兩個速度分量。 壓力 p 不作觀測，由模型作為內部 physics 場自由求解。

Training Signal
Sensor MSE + NS residual

訓練 loss 只有兩項：sensor 位置的速度 MSE（資料一致性）與 NS momentum + continuity 殘差（物理一致性）。

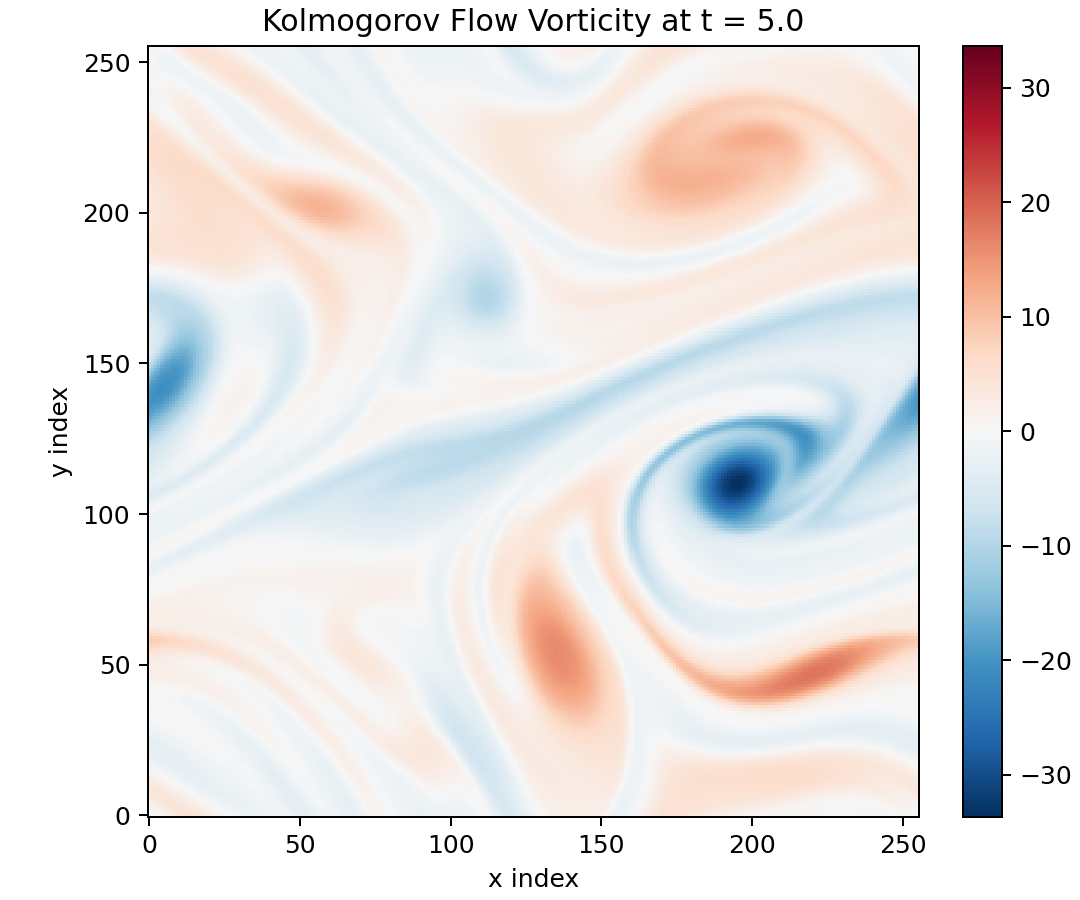

DNS Reference Snapshot

Re=10000 Vorticity at t = 5.0

DNS vorticity field for Reynolds number 10000 at t equals 5

DNS 渦度場作為離線 benchmark 參考。模型在訓練時從未接觸此完整場； 後續的 field、vorticity、spectrum 與 forcing-mode 圖展示的都是模型從稀疏感測器重建的結果， 與此圖的差距即為重建誤差的直觀呈現。

02 · Architecture

Two parallel paths: sensor memory and query readout

模型由兩條平行路徑組成：左側（Branch）沿時間序列建立 sensor memory， 右側（Trunk）為每個空間查詢點建立條件特徵；兩條路徑在 decoder 的 cross-attention 交會， 完成任意 (x, y, t) 的場值讀取。

Sensor Memory Path
Query Path

Sparse Sensor Stream

input

真實觀測只包含 u, v，並保留 sensor position 與 sensor time。

T=201 K=100 Re=10000

SpatialSetEncoder

tokenizer

LearnableFourierEmb(embed_dim=128) 加上 residual MLP，把每個 sensor 轉成 token。

embed_dim=128 tokens [K,256]

TemporalCfCEncoder

memory update

token self-attention 後，以 CfC(dt) 沿時間推進 causal state。

dt-aware 1 layer attn x2

Branch Memory Bank

cache

保留所有可被 query 讀取的 branch states，decoder 只能讀到 causal 可用時間。

h_states [T,K,256]

Query Request

input

每個 query 指定位置、時間與要輸出的 component。

(x,y,t,c) N_q

Query Conditioning

trunk build

組合週期 Fourier、temporal anchor、dt_to_query 與 component embedding。

trunk [N_q,256]

DeepONetCfCDecoder

decoder nozzle

causal lookup 後做 cross-attention readout，再以 branch / trunk basis 融合輸出場值。

attention rank=256

Field Outlet

output

在任意 (x,y,t) 輸出 u, v, p。

out [N_q,1]

Future State

blocked

t_{k+1} 不可被 query 讀取，避免偷看未來。

Memory Path

上方藍線負責把 sensor stream 轉成 branch memory；主線仍以 causal CfC 為主。

Query Path

下方橘線負責把每個 (x,y,t,c) 轉成 trunk query。

Decoder Merge

綠線表示 memory 與 query 在 decoder 匯流，而不是單一路徑直通。

Causality

紅色虛線代表被封鎖的 future state，對應 searchsorted 的 causal lookup。

Branch: Sensor Memory

SpatialSetEncoder 將 K=100 個感測器轉成 token， TemporalCfCEncoder 以連續時間 CfC 沿 sensor timeline 推進 causal state， 產生完整的 branch memory bank h_states [T, K, d]。

Trunk: Query Conditioning

對每個查詢點，組合 LearnableFourierEmb 的週期空間特徵、 dt_to_query（查詢時刻與最近 memory 的時間差）與 temporal anchor， 建立 query-specific trunk feature。

Decoder: Operator Fusion

trunk 對 branch tokens 做 cross-attention（帶等向距離 bias）， 讀取 query-specific branch context，再以 branch/trunk basis 的 dot-product fusion 輸出 u, v, p。

03 · Time Logic

How time enters the model and constrains the readout

這個模型有兩種和時間有關的處理：memory path 會沿著感測器時間序列遞推， query path 則在任意查詢時刻 t_q 上建立讀取條件。兩者在 decoder 中透過 causal lookup 對齊。

Sensor timeline and query time

branch memory 是以感測器取樣時間建立的，因此 query 並不是直接跨到任意未來狀態， 而是先找到當下可用的 memory，再補上 dt_to_query 做局部讀取。

dt_to_query
blocked
t₀
sensor start
t₁
CfC update
t₂
CfC update
tₖ
valid memory
t_q
query time
tₖ₊₁
not readable
1. Memory is sampled

TemporalCfCEncoder 只沿 sensor time 產生 h_k。

2. Query reads backward

searchsorted 選到不晚於 t_q 的最新 memory。

3. Future is blocked

t_{k+1} 尚不可讀，避免 query 偷看未來狀態。

Three timing rules

Rule 1

TemporalCfCEncoder 依 sensor_time 的相鄰差值更新 token memory。

Rule 2

decoder 先用 searchsorted(sensor_time, t_q) 找到可用的 branch state index。

Rule 3

dt_to_query = t_q - sensor_time[idx] 進入 trunk，補充 query 與 memory 的時間差。

04 · Decoder Zoom-In

Inside the decoder: from conditional readout to field value

decoder 不是單一線性層，而是一個有明確步驟的 readout block。它先決定能讀哪個時間片，再決定該讀哪些 token， 最後才做 operator fusion 生成輸出。

Step A

Causal Indexing

以 searchsorted(sensor_time, t_q) 找到 query 當下對應的 branch memory， 先確定能讀哪一段時間。

h_branch_tokens [N_q, K, d]
Step B

Trunk Feature Build

用週期 Fourier、dt_to_query、temporal anchor 與 component embedding 組成 query feature。

trunk_feat [N_q, d]
Step C

Cross-Attention Readout

trunk query 對 branch tokens 做 attention scoring，加上 isotropic relative bias， 取回 query-specific branch context。

branch_ctx [N_q, d]
Step D

Operator Fusion

branch basis 與 trunk basis 做 dot-product fusion，再依 component scale / bias 輸出最終 u, v, p。

out [N_q, 1]
05 · LNN / CfC Traits

Continuous-time operator memory with query-driven readout

LNN 的角色是提供連續時間記憶；DeepONet decoder 的角色是把這份記憶轉成任意查詢位置的場值。 這兩者在本模型中是分工合作，而不是彼此替代。

Closed-form Continuous Update

CfC 用可學習的時間尺度控制 gate，避免 LTC-style 數值 ODE solver 的額外 sub-stepping 成本。

xh = cat([x, h], dim=-1) f1 = tanh(W1 · xh) f2 = tanh(W2 · xh) tau_a = exp(log_tau_a) t_b = Wb · xh + b gate = sigmoid(-tau_a · dt + t_b) h_new = gate · f1 + (1 - gate) · f2

dt-aware Token Memory

sensor_time 不只是索引。CfC 直接使用相鄰時間差 dt = sensor_time[t] - sensor_time[t-1]，所以狀態轉移對時間尺度敏感， 可以明確表達 causal time evolution。

Temporal Anchor for Query Time

主線開啟 use_temporal_anchor=true，把 sin/cos(2π n t / T_total) 注入 trunk，目的不是硬塞 supervision， 而是降低 query time 相位辨識的模糊性。

Isotropic Relative Bias

decoder 的 attention bias 現在只用距離 |rel|， 不再用方向向量 (rel_x, rel_y)。這是因為 sensor x 分佈不均， 方向資訊會把感測器佈局偏差注入成 x-direction stripe artifact。

Tokenized Branch Memory

branch 保留成 token 序列，讓不同 query 能讀到不同的 sensor group 與時間片段， 更符合 sparse operator reconstruction 的需求。

Query-driven Readout

每個 query 都會依自己的位置、時間與分量，對 branch tokens 做條件式 cross-attention， 所以讀出的上下文會隨查詢而變化。

Physics-aligned Output

decoder 最終輸出的是 u, v, p，並透過 momentum + continuity 殘差約束， 讓場重建不只貼近量測，也維持物理解釋性。

06 · Training Design

Loss, physics constraints, and optimization

訓練設計的核心原則：loss 只使用在真實工程場景中可取得的訊號——sensor 量測值與已知 PDE。 不使用完整 DNS 場作為 supervision，以保證方法在無 DNS 的真實環境中也可複現。

Data Loss

  • 在 K=100 感測器位置上對 u, v 做 MSE supervision。
  • t_early_weight = 10（t ≤ 0.05）加強初始條件約束，改善 t=0 附近重建品質。
  • 壓力 p 無觀測 supervision，由 physics loss 間接約束。

Physics Loss

  • NS primitive momentum + continuity 殘差，64 個隨機 collocation 點。
  • 感測器位置額外計算 continuity（一階導數），在資訊密度最高的位置加強不可壓縮約束。
  • GradNorm（freq=1000, momentum=0.9）自動動態均衡 data / ns_u / ns_v / cont 四個 task 的梯度比例。

Optimizer

  • SOAP + Schedule-Free：二階曲率估計搭配 Polyak 平均，在有限步數內獲得更穩定收斂。
  • lr = 1e-3，betas=(0.9, 0.999)，warmup=2000，step decay。
  • weight_decay = 0，precond_freq = 2。

Spatial Encoding

  • LearnableFourierEmb(embed_dim=128, σ=2.0)：可學習投影矩陣，讓模型自適應選取最有效的頻率方向。
  • 相較確定性 Fourier 諧波，顯著改善低頻模態重建精度。
  • attention bias 使用等向距離 |rel|，避免感測器空間非均勻分佈引入方向性偽差。
Observed Channels
u, v
只觀測速度兩分量；壓力 p 不作觀測，由 physics residual 間接約束。
Fourier Embed Dim
128
LearnableFourierEmb 輸出維度；σ=2.0 初始化。
Temporal Anchor
2
兩組 sin/cos 絕對時間基底。
d_model
256
Re=10000 湍流的寬頻頻譜需要足夠的模型容量。
Operator Rank
256
branch / trunk fusion 與大模型容量對齊。
Token Attn Heads
4
並搭配 num_token_attention_layers = 2。
GradNorm
freq=1000
momentum=0.9；自動均衡 data/ns_u/ns_v/cont 四個 task 梯度比例。
Physics Points
64
隨機 collocation + K=100 感測器位置 continuity（sensor_physics=true）。
Learning Rate
1e-3
lr_schedule = "soap"，warmup=2000，step_decay(2000, 0.9)。
07 · Results

Re=10000 reconstruction quality

以下指標與圖像來自 Re=10000 模型在完整 T=[0, 5] 時段上的評估。 評估使用 DNS 場作為離線 benchmark，模型在訓練中從未接觸這些資料。

Field & Spectral Reconstruction

field 和 vorticity 圖檢查空間結構完整性；energy spectrum 確認頻譜斜率是否符合高 Re 物理預期； forcing mode 圖驗證主強迫模態的幅值與相位是否與 DNS 一致。

Temporal Stability

時間序列圖確認模型在全段 T=5 上的誤差演化是否穩定， 以及動能 KE(t) 是否跟隨 DNS 的物理演化，不出現能量累積或發散。

KE Rel. Err
7.80%
整段時間平均動能的相對誤差。
u Relative L2
17.0%
‖upred − uref‖₂ / ‖uref‖₂；對齊 PINN 文獻標準度量。
v Relative L2
20.2%
v 分量結構誤差；RMSE 對應 6.21e-2。
ω Relative L2
45.4%
渦度場（k² 放大高頻）；Ens rel-err 29.1%。
Divergence L2
0.184
不可壓縮性 ∇·u = 0 的全域殘差量級。
k_f Phase Err
−0.023 rad
t=5 主強迫模態相位誤差；幅值比值 0.962。

Field Structure

shape and vortex texture

先看空間結構是否成形，再看誤差是否集中在高梯度或渦旋邊界。

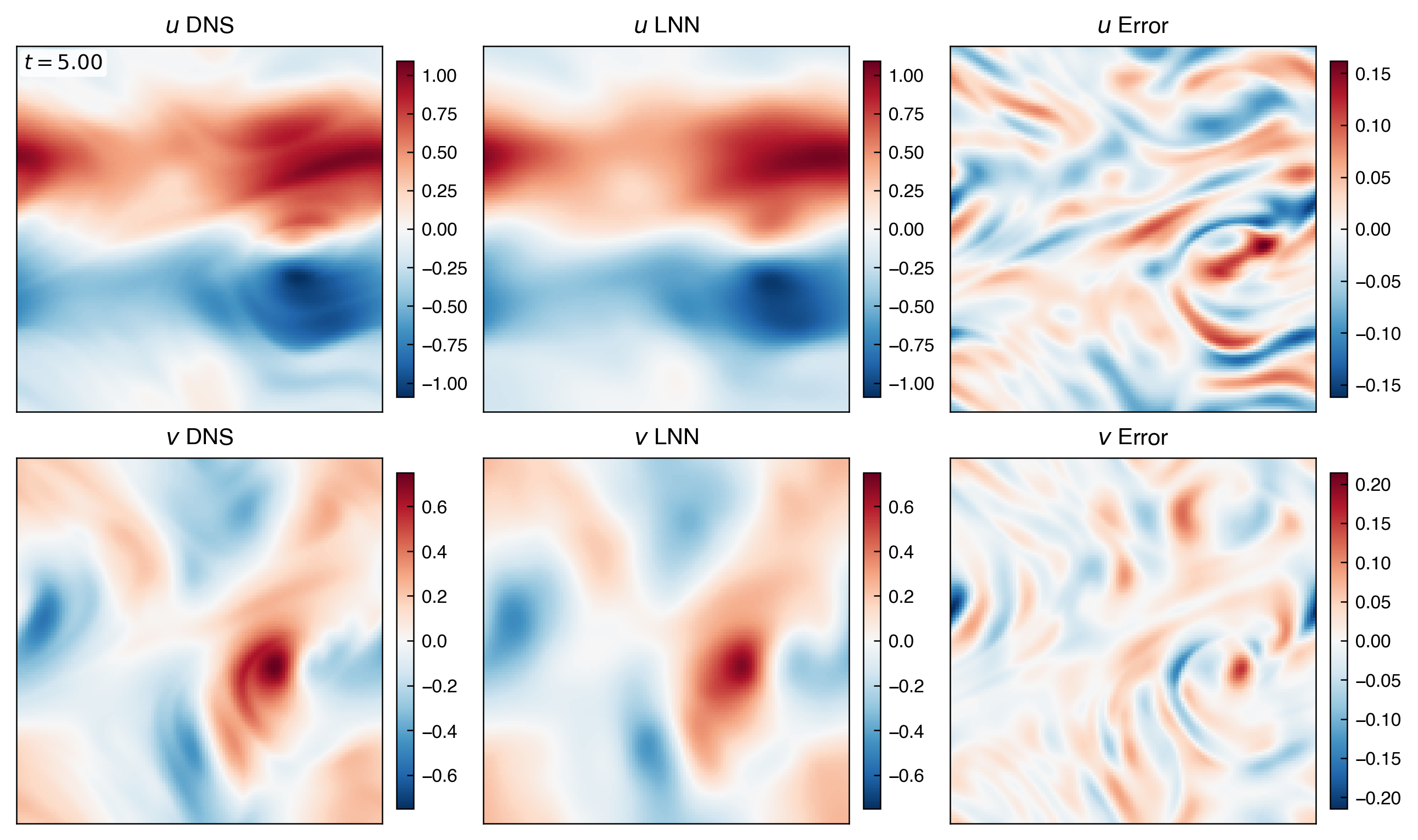

Field

Velocity Field Comparison at t = 5.0

EXP-064 field comparison at t equals 5
直接看主場重建、預測與誤差分佈。這張圖用來回答高 Re 下整體場形狀是否仍對得上。

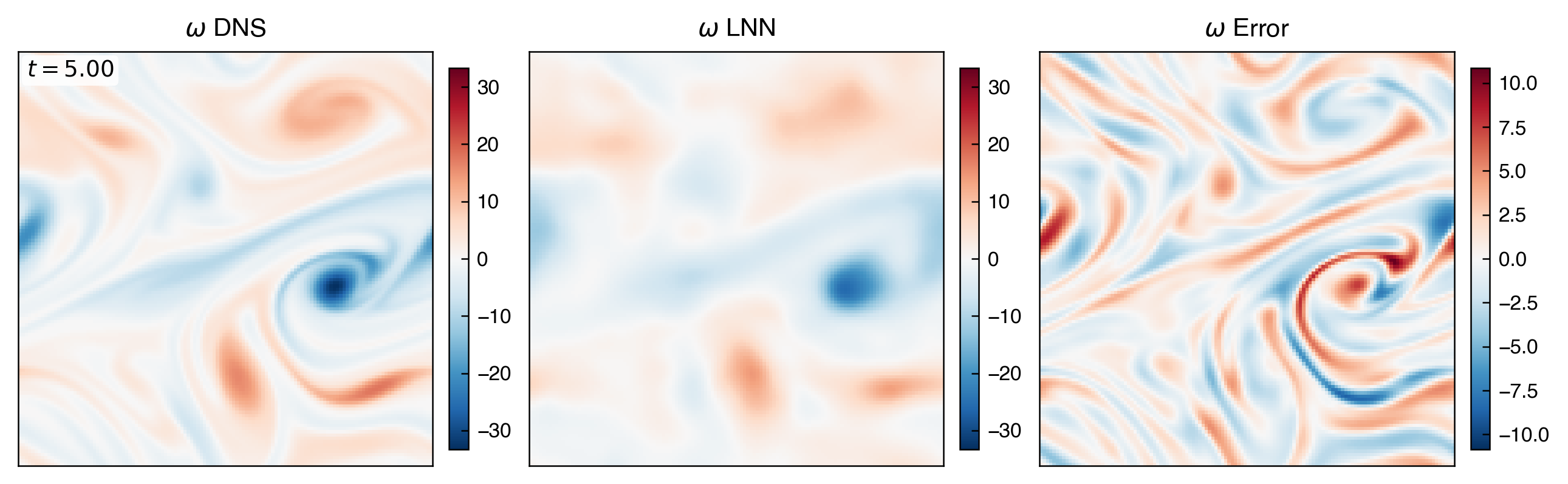

Vorticity

Vorticity Comparison at t = 5.0

EXP-064 vorticity comparison at t equals 5
用來檢查小尺度渦旋是否被過度平滑，以及高 Re 下誤差是否集中在強剪切區。

Temporal Behavior

error and energy over time

這組圖回答模型在整段時間上是否穩定，以及能量尺度有沒有逐步偏離。

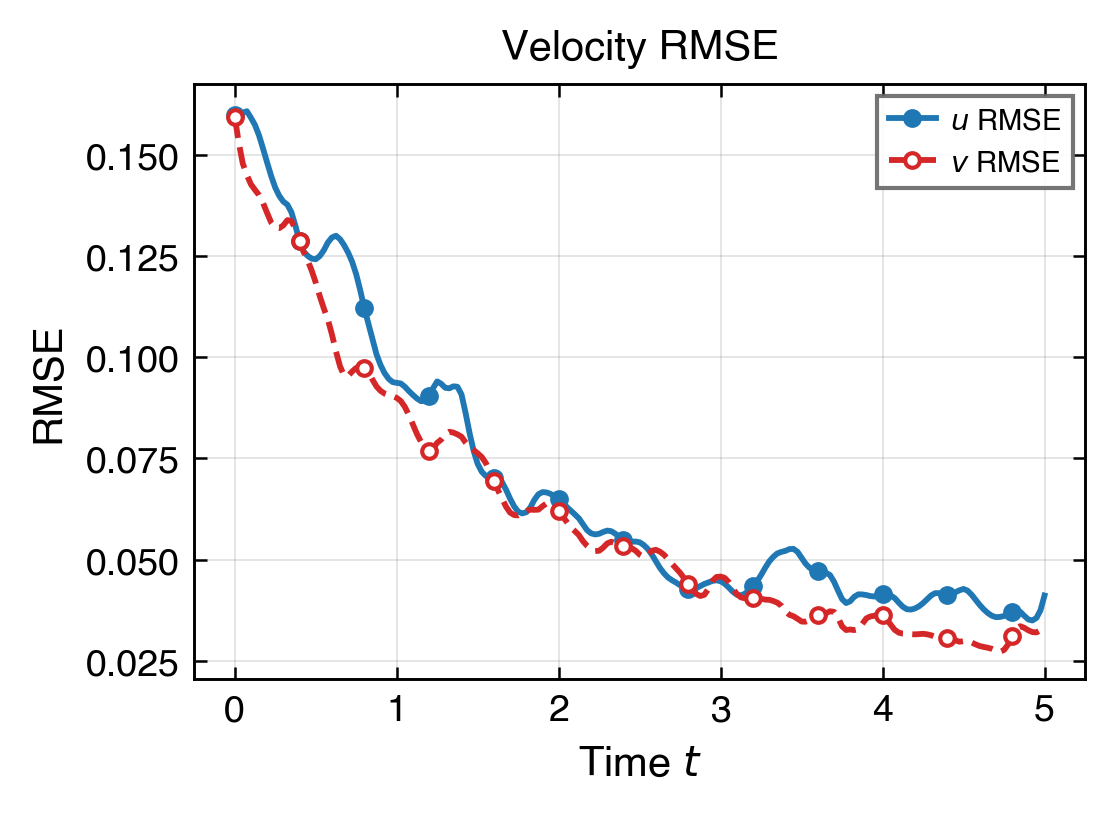

Error

UV Error vs Time

EXP-064 UV error versus time
直接看整段時間上速度誤差如何演化，確認模型沒有在後段快速崩掉。
Time Series

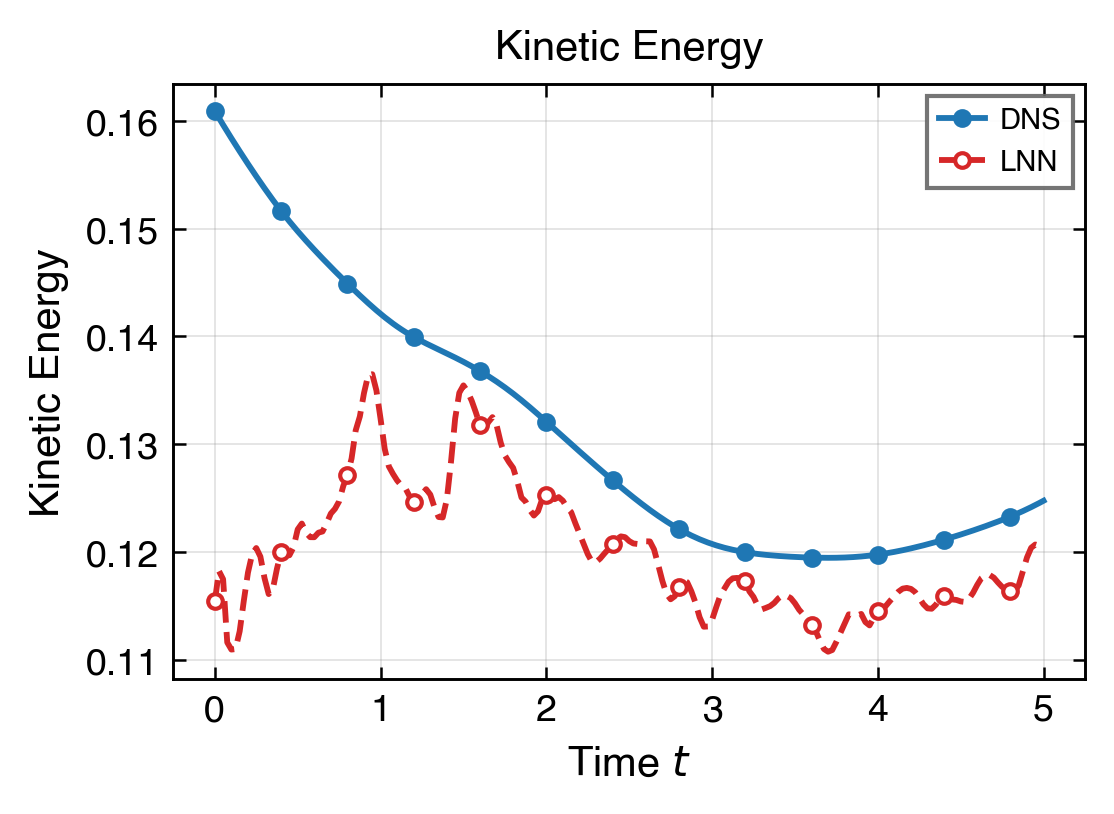

Kinetic Energy vs Time

EXP-064 kinetic energy versus time
動能時間演化曲線，對應整體 KE 相對誤差 7.80%。 可用來確認模型輸出的能量尺度在全段時間上是否與 DNS 吻合。

Mode and Spectrum

global structure diagnostics

最後看主模態與頻譜，確認全域結構沒有因局部誤差改善而失真。

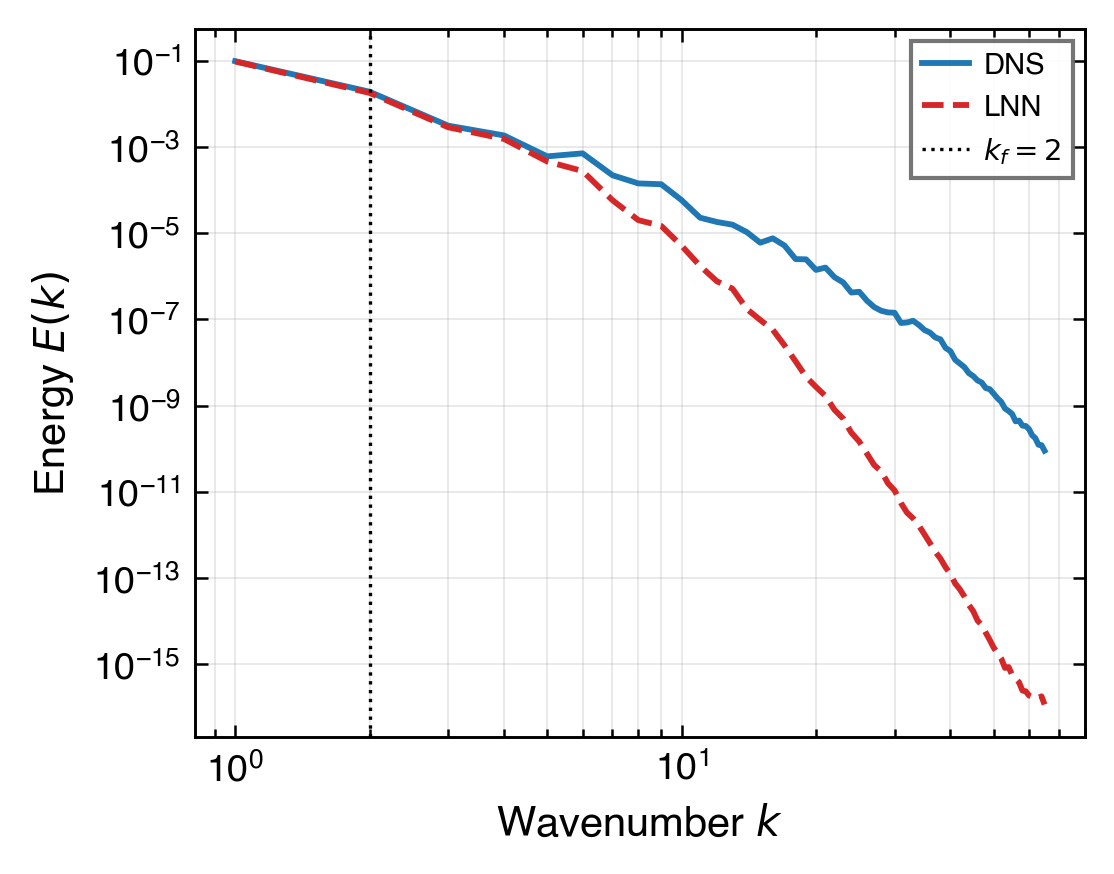

Spectrum

Energy Spectrum

EXP-064 energy spectrum
這張圖專門檢查高 Re 頻譜是否過度平滑；目前高波數端仍是主要難點，但主能量帶已被抓住。
Forcing Mode

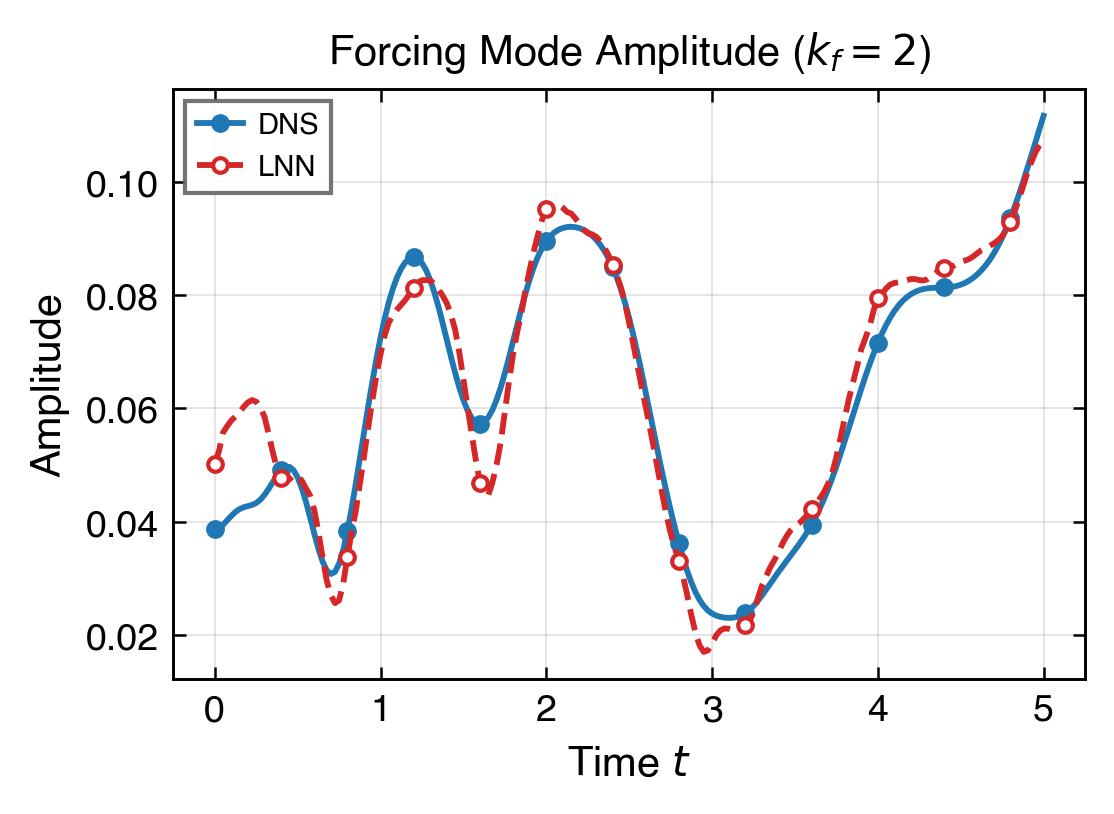

k_f Amplitude vs Time

EXP-064 forcing mode amplitude versus time
forcing mode amplitude ratio 目前為 0.962，代表主模態強度已相當接近 DNS。
Forcing Mode

k_f Phase vs Time

EXP-064 forcing mode phase versus time

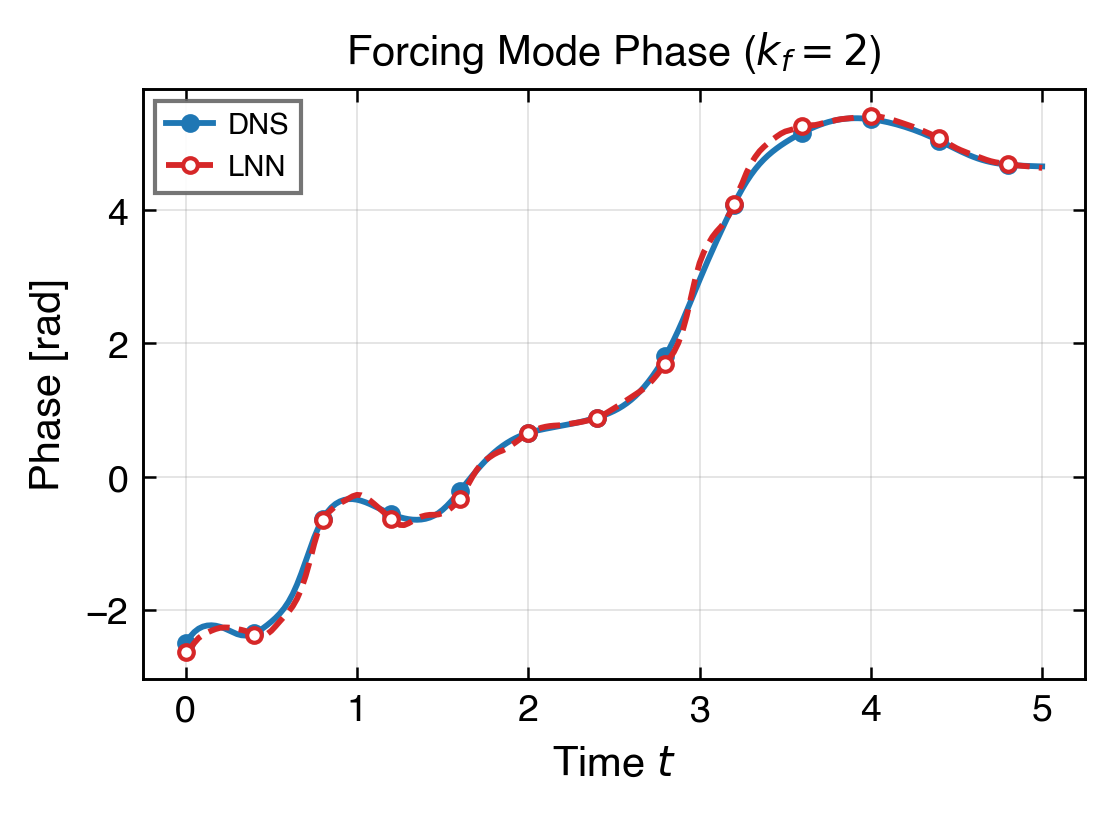

主強迫模態相位隨時間的演化曲線。末端 phase error 為 -0.023 rad， 反映模型在長時間積分後仍能維持正確的主模態相位。

Turbulence-aware ablations: hypothesis-driven negative results

為驗證 K=100 上限是否仍有架構面的進步空間，於 2026-04-29 設計三項 turbulence-aware 提案：(#3) CfC log_tau 範圍對齊湍流多尺度、(#6) 頻率分層 LearnableFourierEmb、 (#5) PINN causal weighting (Wang 2022)。三項皆 hypothesis falsified， 進一步佐證 EXP-064 已達當前架構配置下的最優點。

Experiment Mechanism KE Rel-Err u Rel-L2 div L2 k_f Phase Verdict
EXP-064 Baseline (sensor physics + GradNorm) 7.80% 17.0% 0.184 −0.023 rad ★ Active baseline
EXP-067 #3 CfC τ ∈ (e⁻³, e¹) + #6 freq-stratified σ=(1,4,12) 11.20% 18.6% 0.263 −0.028 rad +3.4 pp 退步
EXP-068 #5 PINN causal weighting (eps=1.0, 16 bins) 9.73% 21.2% 0.680 −0.057 rad +1.9 pp / div ↑269%
EXP-069 三項組合（#3 + #6 + #5） 20.13% 29.2% 1.404 +0.112 rad 負面交互（如預測）

三項機制的負面交互模式各異：CfC fast channels (τ≈e⁻³≈0.05) 對 sensor dt=0.025 過敏感 引入高頻噪音；σ=12 高頻段微改善 band_mid 但 12.5% 通道分配犧牲低頻精度；causal weighting 的 cumsum 由量級大的 momentum 主導，壓低 continuity 約束導致 div_l2 嚴重退步。 詳見 docs/experiment_log.md 第 39–41 條。

08 · Cylinder Wake Case Study

Generalization to non-periodic domain: cylinder wake at Re ≈ 10031

將同一 Pi-LNN 框架擴展到非週期域（cylinder wake）驗證泛化能力。 關鍵發現：感測器 100% 集中尾跡時，必須額外提供 inflow boundary condition loss 錨定來流速度，否則模型在 x≈0 區域系統性輸出 u≈0，造成 KE rel-err 51%。 加入 BC loss 後 KE 降至 3.5%（14.5× 改善），達到與 Kolmogorov baseline 相當的精度。

CEXP-001 — No BC (Failure)

原始 baseline 配置直接套用至 cylinder 資料：K=100 感測器（QR-pivot 選自 RealPDEBench）， Re=10031，僅以 sensor MSE + NS residual 訓練。

KE Rel-Err
51%
場系統性低估 50%；上游 u≈0。
div L2
1.13
不可壓縮性顯著違反。

根因：感測器布局 100% 落於尾跡（x > 0.10），來流區（x ≈ 0） 無觀測 supervision，physics residual 不足以鎖定來流速度方向，模型收斂至能量低估解。

CEXP-002 — With Inflow BC ✓

在 x=0 邊界採樣 64 點，加入 BC loss 懲罰 (u − uinf)² + v²， 其中 uinf = 0.33 m/s（來自 DNS）。BC loss weight 0.1。

KE Rel-Err
3.5%
14.5× 改善 vs CEXP-001。
u / v RMSE
0.103 / 0.106
渦街結構可識別；Kármán 渦核位置偏移已收斂。

結論：所有非週期域問題必須在 config 中明確指定 inflow BC 參數 （bc_loss_weight、bc_inflow_u、bc_n_points）， Kolmogorov 週期域則不需要——這是 Pi-LNN 跨域應用的通用規則。

Velocity

Cylinder Wake Velocity Reconstruction

Cylinder wake velocity reconstruction

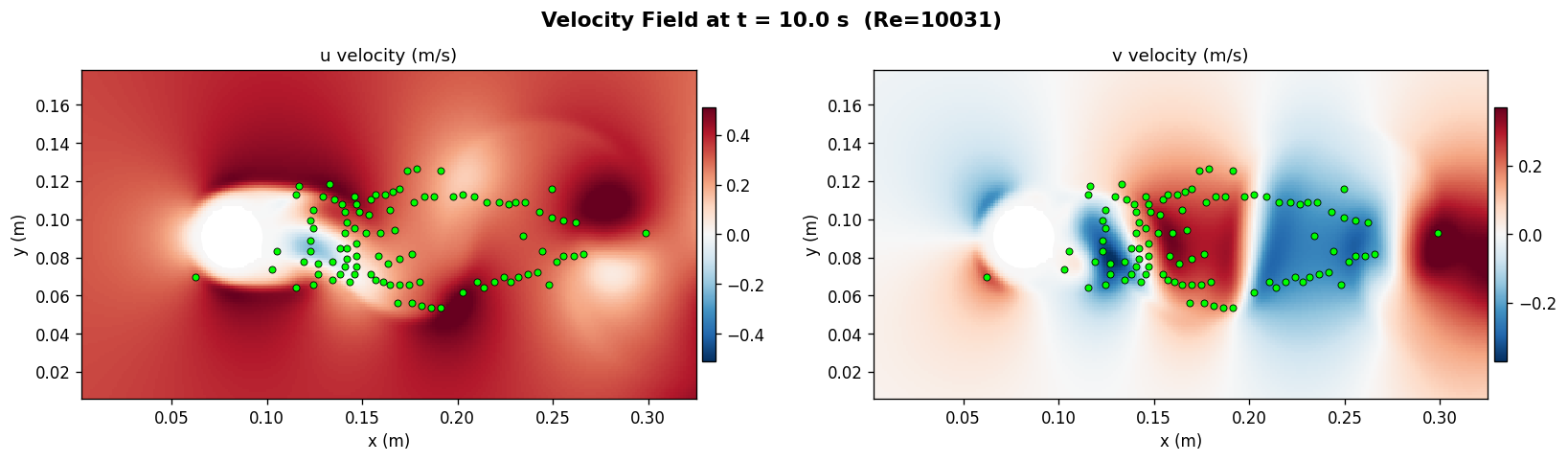

CEXP-002 重建的 (u, v) 場與 DNS 對照。Kármán 渦街主結構已正確復現， 來流區的 u≈0.33 與尾跡渦核位置皆與 DNS 對齊。
Vorticity

Cylinder Wake Vorticity

Cylinder wake vorticity reconstruction

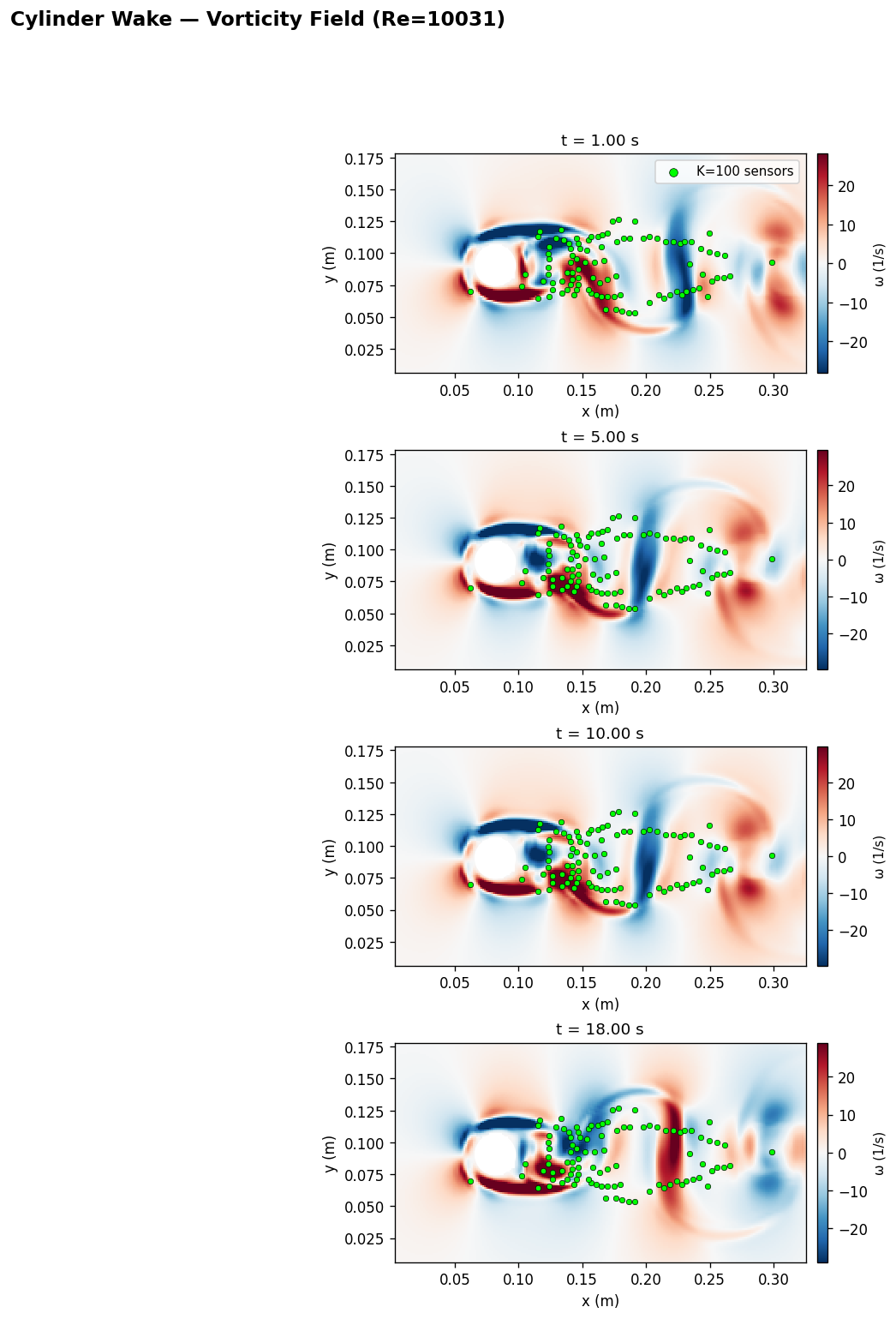

渦度場展示主要旋轉結構。模型雖在中高頻細節仍受 K=100 限制， 但 dominant Kármán 渦動力學被正確捕捉。

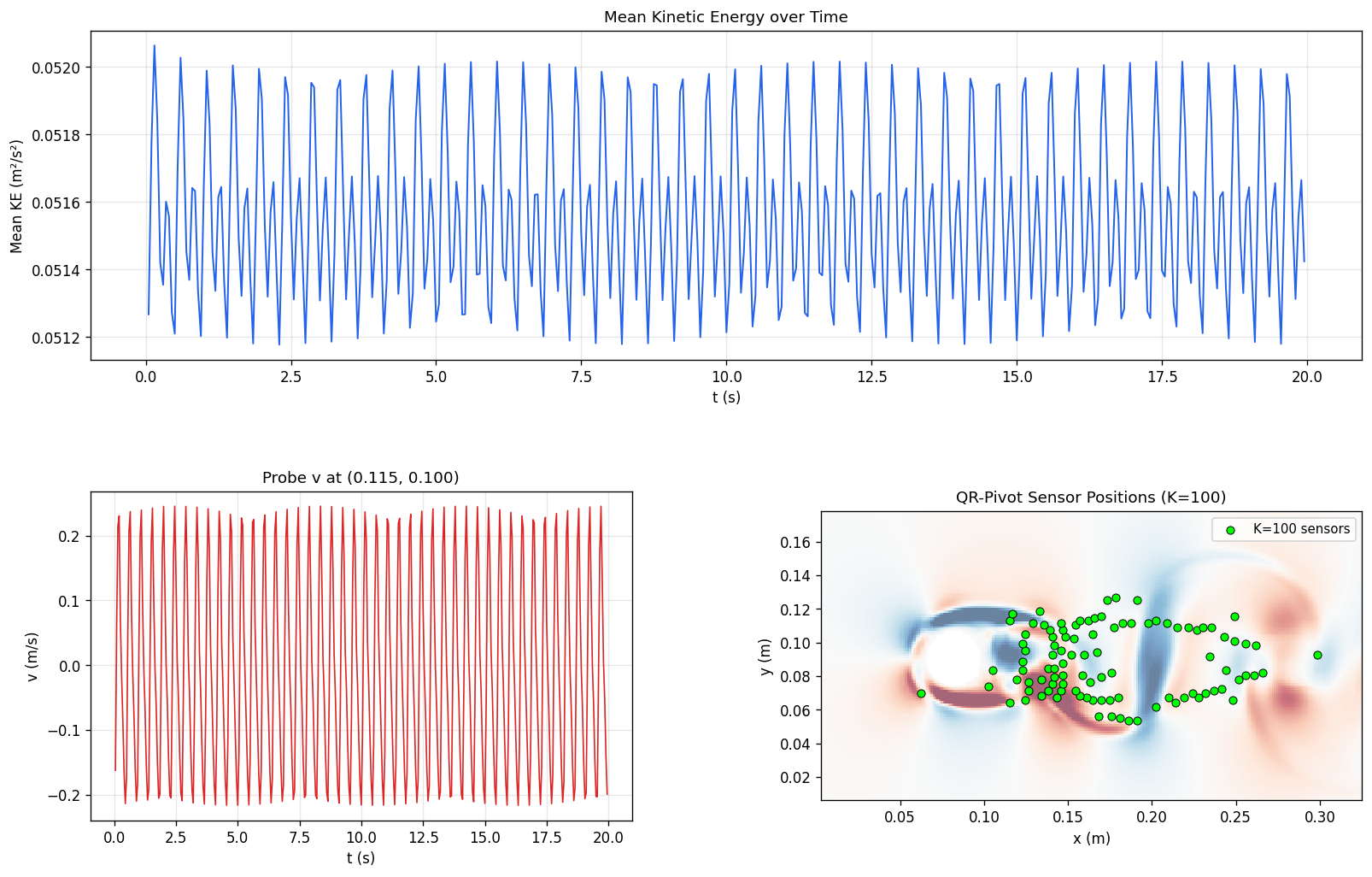

Temporal

Time Series Diagnostics

Cylinder wake temporal signals
KE(t)、div_l2(t) 等時序指標。KE 振盪幅值峰值略高於 DNS（+10%），但整體頻率與相位對齊良好。
09 · Information-Theoretic Limits

K=100 sensors: the mathematical ceiling of sparse reconstruction

EXP-064（KE 7.80%）已達 K=100 sensor 配置的資訊論硬上限，稀疏重建主線正式結案。 低頻成分（k≤8，佔 94.4% 能量）已被可靠重建；中高頻的 ≈100% 誤差是 Compressed Sensing 理論的數學必然， 與優化器選擇、physics loss 設計、架構容量及感測器位置物理約束均無關。

Compressed Sensing Bound

Re=10000 速度場在 db4 wavelet 域極度稀疏（Gini ≈ 0.983）。精確重建 s ≈ 328 個顯著係數 需要 M ≥ O(s log N) ≈ 5000 個感測器（N = 65536）。 K=100 差了約 50 倍。換成 Fourier 基底不改變結論—— 兩種基底的稀疏度等價，自由度上限不因基底選擇改變。

EXP-064: Accepted Final Result

在 K=100 已達數學上限的前提下，EXP-064（KE 7.80%、div_l2 0.184、kf_phase −0.023 rad） 是此設定下可達的最佳重建品質。 主能量帶已被可靠重建；進一步提升中高頻需要 K ≥ 5000 個感測器， 或引入 DNS-based 高頻先驗（工程不可遷移）。

Frequency Band Energy Share Wavelet DOF Required Feasible with K=100? EXP-064 Band Error
Low (k ≤ 8) 94.4% ~196 ✓ Underdetermined, feasible 3.62%
Mid (k ~ 8..16) 4.8% ~588 ✗ Exceeds K=100 capacity ~100%
High (k ~ 16..32) 0.8% ~1452 ✗ Far exceeds K=100 ~100%
Gini Coefficient (u / v)
0.983 / 0.985
db4 2D wavelet 域稀疏度；Gini=1.0 為完全稀疏。CS 前提條件成立，但 sensor 數量不足。
99% Energy — Coefficients
~328 (top 0.5%)
速度場在 65536 個 wavelet 係數中，僅 top 0.5% 攜帶 99% 能量；流場稀疏但非均勻。
CS Recovery Threshold
~5000
M ≥ O(s log N) 精確重建所需感測器數；K=100 不足 50 倍，K=200 仍不足 25 倍。
K=200 band_mid (EXP-066)
32.9%
K=200 使 band_mid 從 100% 降至 32.9%，確認增加感測器確實有效；但低頻退步，需更長訓練。

What K=100 can reconstruct

低頻主能量帶（k≤8，94.4% 能量）已以 KE 7.80% 精度重建。 主強迫模態幅值比值 0.962、相位誤差 −0.023 rad，均接近 DNS。 整體動能尺度在全段 T=5 保持穩定，不可壓縮性殘差 div_l2 0.184。

What K=100 cannot reconstruct

中頻（k~8..16，4.8% 能量）需 ~588 個 wavelet 自由度，超出 K=100 容量。 已試驗的所有方向——SOAP optimizer、GradNorm、sensor continuity physics、trunk 加深、 CfC 多尺度 τ、頻率分層 Fourier、PINN causal weighting（EXP-067/068/069）—— 皆無法改變此硬上限。原因是 CS 約束，而非模型問題。

Paths to break the limit

（1）K≥5000 感測器達到 CS 精確重建門檻； （2）K=200+ 加上更長訓練（EXP-066 初步突破 band_mid）； （3）4D-Var 時序同化利用物理模式耦合補足資訊； （4）DNS POD 基底作為高頻先驗（工程不可遷移，僅研究用）。

Convergent evidence: EXP-067/068/069 reaffirm the ceiling

三項 turbulence-aware 嘗試（CfC 多尺度時間常數、頻率分層 Fourier、PINN causal weighting） 皆 hypothesis falsified——KE 退步 +1.9 ~ +12.3 pp，div_l2 最差 +663%， band_mid/high@t=5 仍 ≈100%。任何在 K=100 + 當前架構配置下的進一步「巧妙設計」都已撞牆。 這提供了 EXP-064 為 當前架構配置下的全域最優點 的強佐證； 進一步突破必須改變問題本身（增加 K 或引入物理先驗），而非優化器/loss/初始化的調整。

10 · Code Anchors

The page points back to the real implementation

這兩段不是偽碼，而是對應目前工作樹中的核心邏輯：CfC 的 closed-form update，以及 最近加入的 optional bidirectional temporal scan。

src/lnn_kolmogorov.py · CfCCell.forward

Closed-form temporal update

xh = torch.cat([x, h], dim=-1)
f1 = torch.tanh(self.ff1(xh))
f2 = torch.tanh(self.ff2(xh))
tau_a = torch.exp(self.log_tau_a)
t_b = self.time_b(xh)
gate = torch.sigmoid(-tau_a * dt + t_b)
return gate * f1 + (1.0 - gate) * f2
src/lnn_kolmogorov.py · TemporalCfCEncoder.forward

Optional bidirectional temporal scan

# re_bias 預先加進 seq，移除 _run_cfc_pass 內部 view call
attended_with_bias = attended + re_bias
fwd = self._run_cfc_pass(attended_with_bias, self.cells, dts, layer_idx, reverse=False)
if self.use_bidirectional:
    bwd = self._run_cfc_pass(attended_with_bias, self.backward_cells, dts, layer_idx, reverse=True)
    new_seq = fwd + bwd
else:
    new_seq = fwd

seq = new_seq + seq if layer_idx > 0 else new_seq
